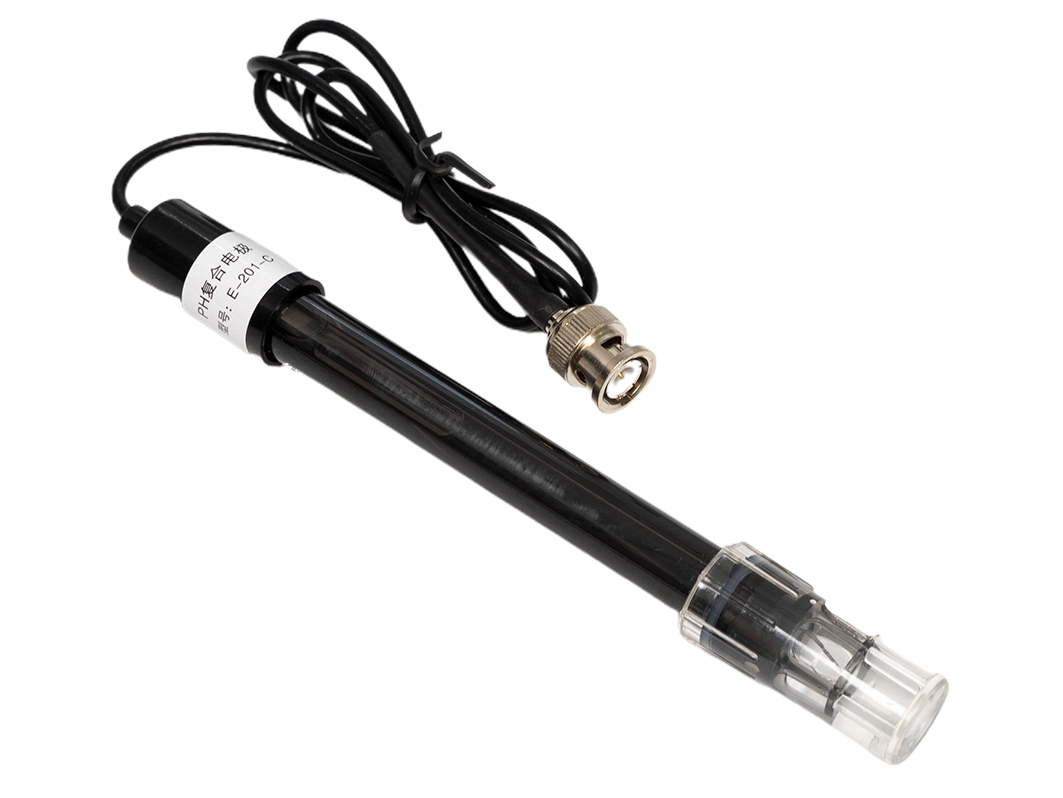

Щуп pH-метра, BNC
Общие сведения
Щуп pH-метра (датчик кислотности) - предназначен для измерения водородного показателя жидкости (показателя pH), характеризующего её кислотность.
- В нейтральной среде pH = 7,0
- В кислой среде pH < 7,0. Чем агрессивнее кислота, тем ниже pH.
- В щелочной среде pH > 7,0. Чем агрессивнее щёлочь, тем выше pH.
Корпус щупа изготовлен из поликарбоната. В погружаемой части щупа (под защитным колпачком) находится измерительный электрод из pH-чувствительного стекла, а внутри корпуса находится электрод сравнения с эталонным раствором из хлорида серебра. Для защиты измерительного электрода (стеклянного) от высыхания, в защитный колпачок заливается раствор для хранения.
Принцип действия измерительного щупа основан на изменении величины ЭДС электродной системы, значение которой пропорционально водородному показателю pH = -Lg[H+].
При погружении щупа в нейтральную среду (7,0 pH), разница потенциалов между выводами щупа равна 0 В. Изменение водородного показателя жидкости на 1 pH, приведёт к изменению разницы потенциалов между выводами щупа на 59,16 мВ. Зависимость является линейной, значит при изменении кислотности на 2 pH, разница потенциалов изменится уже на 118,32 мВ. Устройство используемое для измерения напряжения на выводах щупа должно обладать достаточно высоким входным сопротивлением, чтоб не влиять на величину ЭДС электродной системы щупа.
Измерительный щуп pH-метра можно использовать для анализа жидкостей используемых в аквариумах, колодцах, для полива растений и т.д.
Видео
Характеристики
- Модель измерительного щупа: E201-C.
- Диапазон измерений щупа: 0 ... 14 pH.
- Диапазон температур измеряемых растворов: +5...+60 °С.
- Значение pH при нулевом потенциале на выводах: 7,0 pH ± 5%.
- Чувствительность: 59,16 мВ/pH.
- Внутреннее сопротивление электродов: < 250 МОм (при 25°С).
- Раствор для хранения (в колпачке): KCl в концентрации 3,1 моль/л.
- Длина щупа: 170 мм (с колпачком).
- Разъём для подключения: BNC (Q9).
Подключение
Самый простой способ подключения щупа к Arduino - воспользоваться специальными модулями:
- Trema модуль - pH-метр, FLASH-I2C.
- Датчик кислотности жидкости (pH-метр).
- Датчик кислотности жидкости (pH-метр) без дисплея, RS485 / Modbus.
- Датчик кислотности жидкости (pH-метр) с дисплеем, RS485 / Modbus.
Использовать модули удобно тем, что они имеют разъём BNC для быстрого подключения щупа, а внутреннее сопротивление входных цепей модулей достаточно велико, чтоб не влиять на величину ЭДС электродной системы щупа.
Эксплуатация
При хранении, измерительный (стеклянный) электрод щупа необходимо защитить от высыхания. Для этого электрод закрывается колпачком в который заливается раствор для хранения KCl.
При длительной транспортировке или хранении жидкость в колпачке датчика может вытечь или высохнуть. Если это произошло, погрузите наконечник датчика в жидкость не менее чем на сутки, после чего датчик будет готов к использованию.
