Mega 2560 REV3 на CH340G (Arduino совместимый)

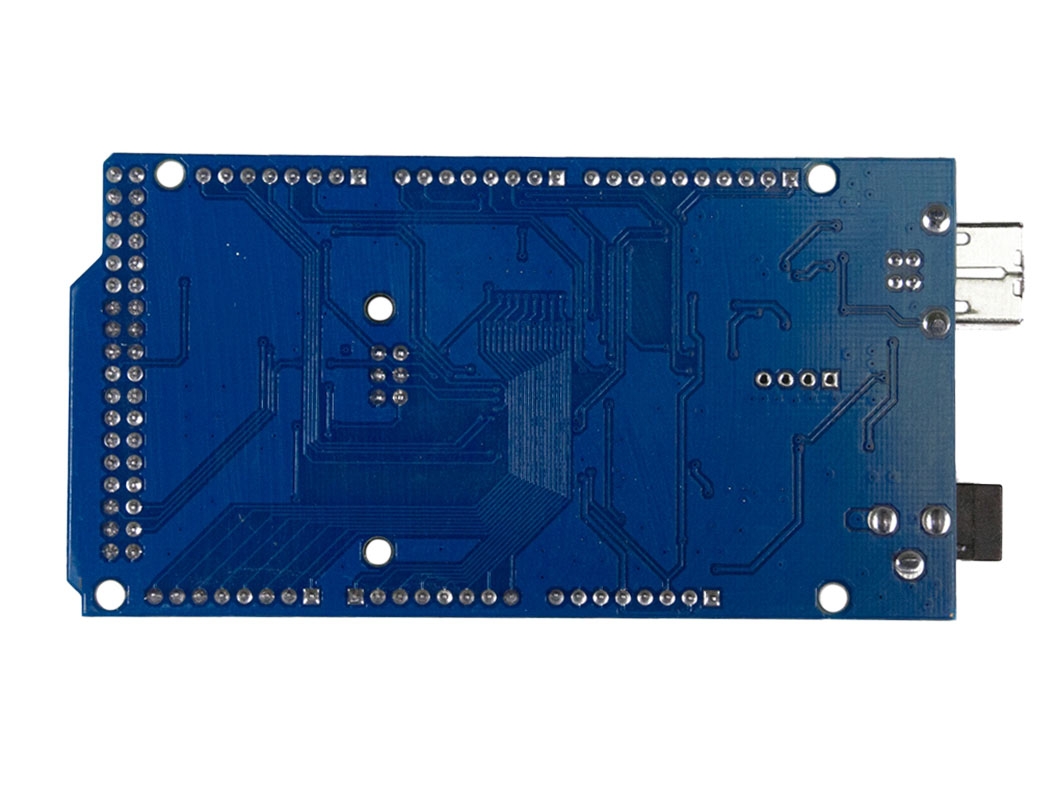

DCcduino Mega 2560 REV3 CH340G—является аналогомArduino Mega 2560 REV3и отличается чипом контроллера USB (вместо Atmega16U2 установлен CH340G).
Общие сведения
DCcduino Mega 2560 REV3 CH340G — является аналогом Arduino Mega 2560 REV3 и отличается чипом контроллера USB (вместо Atmega16U2 установлен CH340G).
Характеристики
- Микроконтроллер: ATmega2560
- Разрядность: 8 бит
- Напряжение питания: 5 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые выводы I/0: 54 линии (15 из них - ШИМ)
- Аналоговые входы: 16 (АЦП)
- Максимальный ток на выводе I/0: 20 мА (для каждого вывода)
- Максимальный ток на выводе 3,3V: 50 мА
- Flash-память: 256 Кб (из них 8 Кб используются под загрузчик)
- SRAM-память: 8 Кб
- EEPROM-память: 4 Кб
- Тактовая частота: 16 МГц
- Длина: 101,52 мм
- Ширина: 53,3 мм
- Вес: 37 г.
Подключение
Для подключения к компьютеру понадобится кабель USB.
Для подключения датчиков и модулей удобно использовать Trema shield.
Питание
DCcduino Mega 2560 REV3 CH340G может быть запитан от USB, через кабель USB, либо от внешнего источника питания:AC/DC адаптера на 9В, AC/DC адаптера на 12В, штекер которого (Ø 2,1 мм, центральный вывод - положительный) необходимо подключить к силовому разъему питания. Если внешним источником питания служит аккумуляторная батарея, то её нужно подключить к выводам Vin и GND. Тип источника питания выбирается автоматически.
Подробнее о плате
DCcduino Mega 2560 REV3 CH340G построена на базе микроконтроллера ATmaga2560. Серия плат Arduino Mega является расширенной версией линейки Arduino Uno и совместима с большинством модулей разработанных для неё. Увеличение габаритов платы, по сравнению с Arduino Uno и использование микроконтроллера ATmaga2560 позволило разместить большее число выводов, в разы увеличило все области памяти, улучшило внутреннюю архитектуру.
Для DCcduino Uno R3 CH340G можно приобрести акриловый корпус
Программное обеспечение
Для работы с платой вам необходимо установить драйвер для чипа СH340G.
Скачать (загрузить) программу Arduino IDE для создания, редактирования и загрузки скетчей в Arduino или Genuino, Вы можете с официального сайта.
С подробной инструкцией по загрузке, установке и настройке программы Arduino IDE можно ознакомиться в разделе Wiki - Установка/настройка программной оболочки Arduino IDE для Windows.
Установка драйвера
Если при подключении контроллера в Arduino IDE не появляется новый COM-порт, возможно не был установлен драйвер USB-UART преобразователя. Инструкции по ручной установке драйвера:
- Установка драйвера на Windows 10
- Установка драйвера на Windows 7
Комплектация
- 1х Плата DCcduino Mega 2560 REV3 CH340G
Ссылки
- DataSheet
- Драйвер для чипа СH340G
- Официальная страница
- Wiki - Установка/настройка программной оболочки Arduino IDE для Windows
- Wiki - установка драйвера Windows 7
- Wiki - установка драйвера Windows 10
