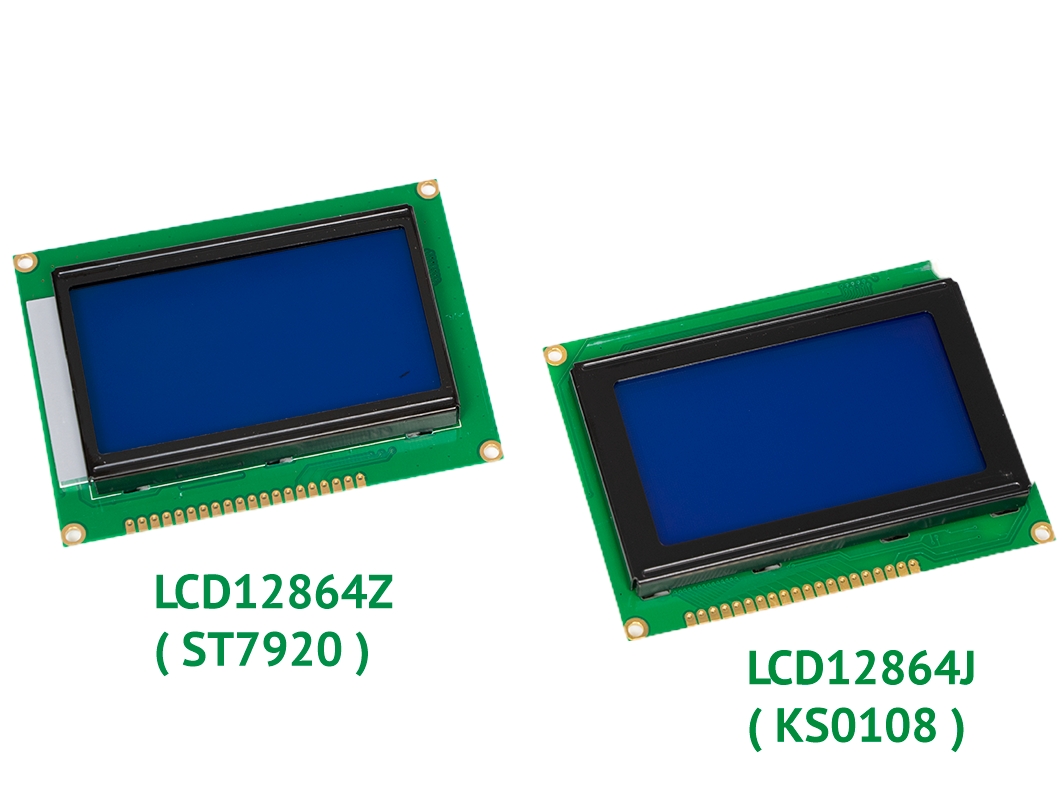

LCD 128x64 графический LCD12864Z, синяя подсветка (ST7920)

Общие сведения

Дисплей LCD128x64 (модуль LCD12864Z) — может быть использован для вывода текстовой и графической информации. Данный дисплей применяется в некоторых копировальных и факсимильных аппаратах, лазерных принтерах сетевом оборудовании и д.т.

Характеристики

• Напряжение питания модуля: 4,5 ... 5,5 В
• Напряжение питания подсветки: 3 ... 3,6 В
• На базе чипа: ST7920
• Ток потребляемый модулем: до 5 мА
• Ток потребляемый подсветкой: до 60 мА
• Цвет подсветки дисплея: Синий
• Тип дисплея: LCD STN
• Размер точек (пикселей) дисплея: 0,48 х 0,48 мм
• Шаг точек (пикселей) дисплея: 0,52 х 0,52 мм (Ш)
• Угол обзора: 70°
• Рабочая температура: -20 ... +70 °С
• Температура хранения: -30 ... 80 °С
• Габариты: 92x69x12 мм
• Вес: 76 г

Подключение

Дисплей поддерживает как параллельный, так и последовательный интерфейс передачи данных. Оба интерфейса поддерживает и библиотека U8glib позволяющая работать с дисплеями 12864B V2.0. Для передачи данных по последовательному интерфейсу библиотека U8glib может использовать как аппаратный так и программный SPI. При использовании параллельного интерфейса или программного SPI дисплей можно подключить к любым выводам Arduino. А при использовании аппаратного SPI дисплей подключается только к выводам аппаратной шины SPI, (как показано на картинке).

Выводы Arduino подключённые к дисплею указываются при объявлении объекта библиотеки.

Для параллельного интерфейса:

#include "U8glib.h"U8GLIB_ST7920_128X64_1X u8g( DB0,DB1,DB2,DB3,DB4,DB5,DB6,DB7, E , RS [, RW [, RST ]] );

Для последовательного интерфейса (программный SPI):

#include "U8glib.h"U8GLIB_ST7920_128X64_1X u8g( SCK , MOSI , CS [, RST ] );

Для последовательного интерфейса (аппаратный SPI):

#include "U8glib.h"U8GLIB_ST7920_128X64_1X u8g( CS [, RST ] ); // выводы SCK и MOSI подключаются к аппаратной шине SPI.

Питание

Напряжение питания дисплея 5 В постоянного тока. подаётся на выводы Vcc (Vdd) и GND (Vss).
Напряжение питания подсветки 3,3 В постоянного тока подаётся на выводы BLA (A) и BLK (K).

Подробнее о дисплее

ЖК модуль 12864B V2.0 - это компактный модуль построенный на базе чипа ST7920 и STN LCD дисплея с разрешением 128x64 точек с синей подсветкой. Контроллер ST7920 поддерживает как параллельный, так и последовательный интерфейс передачи данных.

Распиновка

Выводы питания:

Выводы для параллельной передачи данных:

Выводы для последовательной передачи данных:

Примеры

Вывод времени прошедшего с момента подачи питания.

#include                                             // Подключаем библиотеку U8glibU8GLIB_ST7920_128X64_1X u8g(10);                               // Создаём объект u8g для работы с дисплеем, указывая номер вывода CS для аппаратной шины SPIuint32_t                timeStart;                             // Объявляем переменную для подсчёта количества секунд прошедших с момента старта скетчаuint8_t                 timeHours;                             // Объявляем переменную для вывода часов  прошедших с момента старта скетчаuint8_t                 timeMinutes;                           // Объявляем переменную для вывода минут  прошедших с момента старта скетчаuint8_t                 timeSeconds;                           // Объявляем переменную для вывода секунд прошедших с момента старта скетчаvoid setup(){}void loop (){    timeStart=millis()/1000;                                   // Получаем количество секунд прошедших с момента старта скетча    timeSeconds = timeStart%60; timeStart/=60;                 // Получаем количество секунд для вывода на дисплей    timeMinutes = timeStart%60; timeStart/=60;                 // Получаем количество минут  для вывода на дисплей    timeHours   = timeStart%24; timeStart/=24;                 // Получаем количество часов  для вывода на дисплей    u8g.firstPage();                                           // Всё что выводится на дисплей указывается в цикле: u8g.firstPage(); do{ ... команды ... }while(u8g.nextPage());    do{  u8g.setColorIndex(1);                                 // Выбираем белый цвет         u8g.drawBox(0, 0, 128, 11);                           // Выводим прямоугольник с координатами левого верхнего угла 0,0 и размерами 128x11 пикселей         u8g.setFont(u8g_font_6x10);                           // Выбираем шрифт u8g_font_6x10         u8g.setColorIndex(0);                                 // Выбираем цвет фона         u8g.drawStr(39, 9, "iarduino");                       // Выводим текст "iarduino"        в позиции  39х9         u8g.setColorIndex(1);                                 // Выбираем белый цвет         u8g.drawStr(20, 62, "www.iarduino.ru");               // Выводим текст "www.iarduino.ru" в позиции  20х62         u8g.setFont(u8g_font_courB24n);                       // Выбираем шрифт u8g_font_courB24n         u8g.setPrintPos(  3, 43); u8g.print(timeHours/10);    // Выводим старший разряд часов    в позиции   3х43         u8g.setPrintPos( 20, 43); u8g.print(timeHours%10);    // Выводим младший разряд часов    в позиции  20х43         u8g.drawStr    ( 33, 43, ":");                        // Выводим двоеточие               в позиции  33х43         u8g.setPrintPos( 46, 43); u8g.print(timeMinutes/10);  // Выводим старший разряд минут    в позиции  46х43         u8g.setPrintPos( 63, 43); u8g.print(timeMinutes%10);  // Выводим младший разряд минут    в позиции  63х43         u8g.drawStr    ( 76, 43, ":");                        // Выводим двоеточие               в позиции  76х43         u8g.setPrintPos( 89, 43); u8g.print(timeSeconds/10);  // Выводим старший разряд секунд   в позиции  89х43         u8g.setPrintPos(106, 43); u8g.print(timeSeconds%10);  // Выводим младший разряд секунд   в позиции 106х43    }    while(u8g.nextPage());}

Комплектация

• 1x Дисплей LCD128x64;

Ссылки

• Библиотека U8glib;
