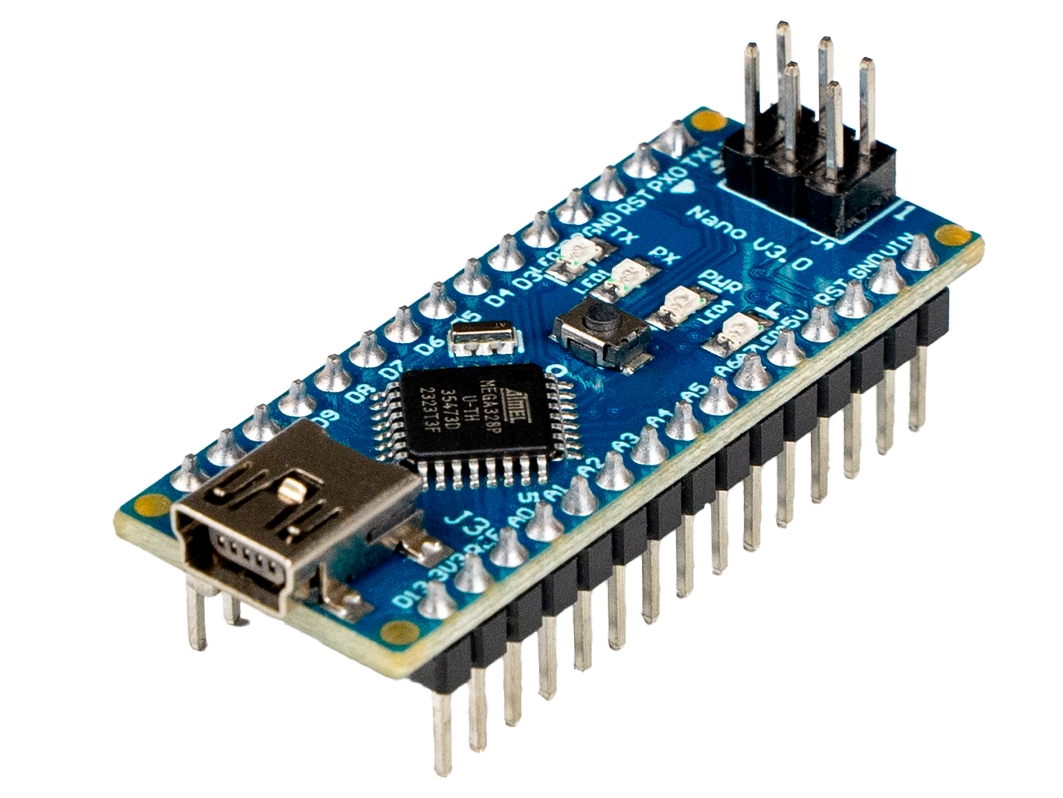

Arduino Nano 3.0
Общие сведения
Arduino Nano 3.0 — отличается своими небольшими размерами, подходит для разработки устройств на макетных платах. В отличии от Arduino Pro Mini 5V, имеет USB порт типа Mini-B и USB-контроллер на базе чипа FTDI.
Характеристики
- Микроконтроллер: ATmega328
- Разрядность: 8 бит
- Напряжение питания: 5 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые выводы I/0: 14 линий (6 из них - ШИМ)
- Аналоговые входы: 8 (АЦП)
- Максимальный ток на выводе I/0: 40 мА (для каждого вывода)
- Максимальный ток на выводе 3,3V: 50 мА
- Flash-память: 32 Кб (из них 2 Кб используются под загрузчик)
- SRAM-память: 2 Кб
- EEPROM-память: 1 Кб
- Тактовая частота: 16 МГц
- Длина: 45 мм
- Ширина: 18 мм
- Вес: 5 г.
Подключение
Для подключения к компьютеру понадобится кабель USB - miniUSB
Питание
Arduino Nano 3.0 может быть запитан от USB через кабель USB - miniUSB, либо от внешнего источника питания: AC/DC адаптера на 9В, или AC/DC адаптера на 12В, подключённого к выводам Vin и GND через коннектор power jack, (внутренний вывод к Vin, внешний к GND). Также питание можно подключить к выводу 5V через стабилизатор на 5В. Тип источника питания выбирается автоматически.
Подробнее о плате

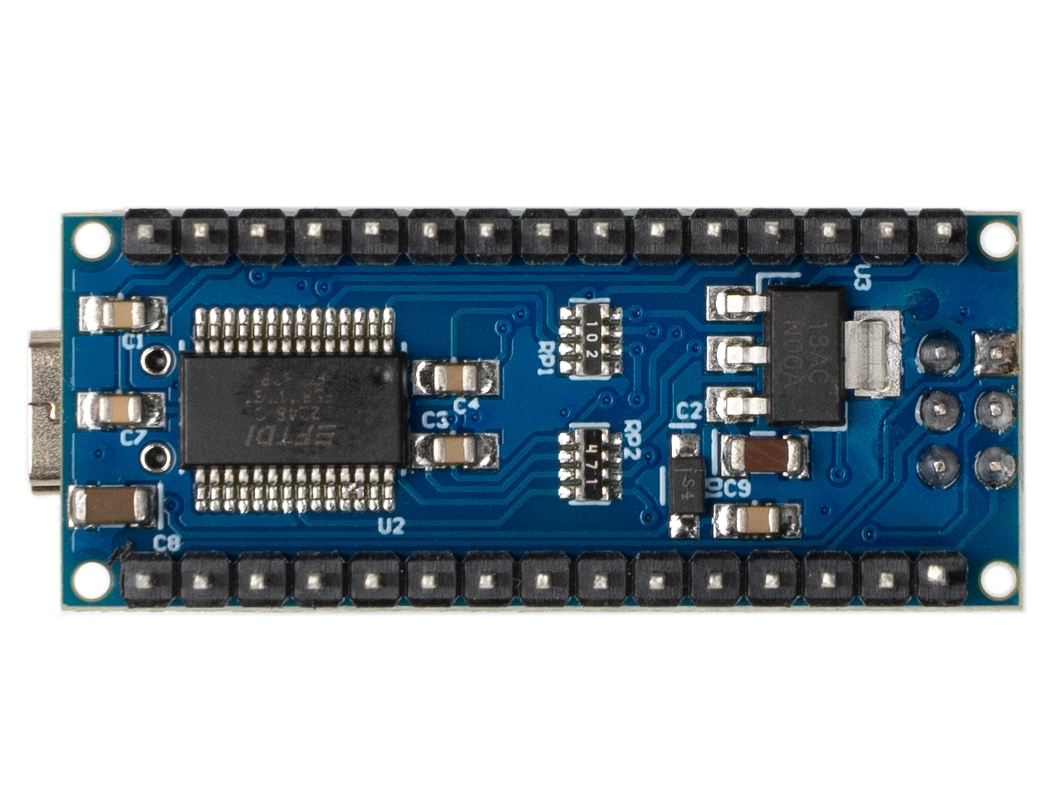

Arduino Nano 3.0 построена на базе микропроцессора ATmega328, в отличии от Arduino Nano 2.0 построенной на базе микроконтроллера ATmega168. На плате интегрирован разъем ICSP, для подключения внешних программаторов.
Программное обеспечение
Скачать (загрузить) программу Arduino IDE для создания, редактирования и загрузки скетчей в Arduino или Genuino, Вы можете с официального сайта.
С подробной инструкцией по загрузке, установке и настройке программы Arduino IDE можно ознакомиться в разделе Wiki - Установка/настройка программной оболочки Arduino IDE для Windows.
Комплектация
- 1х Плата Arduino Nano 3.0;
Ссылки
- DataSheet;
- Официальная страница;
- Wiki - Установка/настройка программной оболочки Arduino IDE для Windows;
