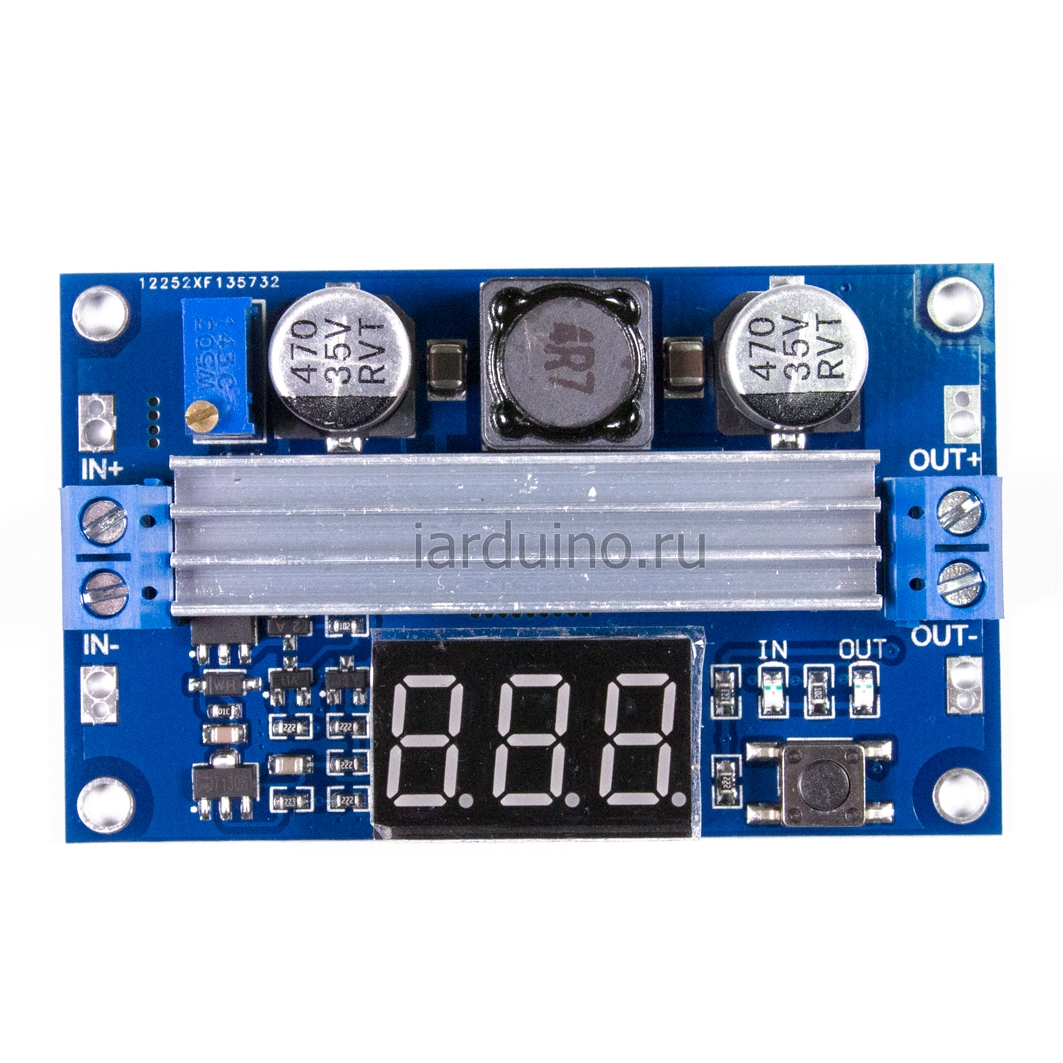

Повышающий DC-DC преобразователь 100W для Arduino

Общие сведения

Повышающий DC-DC преобразователь (100W) — позволяет получить стабилизированное напряжение постоянного тока на выходе больше, чем напряжение постоянного тока поданное на его вход.

Характеристики

• Входное напряжение: 3,5 ... 35 В постоянного тока (индикатор вольтметра работает при напряжении более 4 В).
• Входной ток: до 7 А (в пиках может достигать 9 А).
• Выходное напряжение: 3,5 ... 35 В (Регулируется многооборотным потенциометром).
• Выходной ток: до 6 A (рекомендуется использовать при токах до 5 А).
• Выходная мощность: до 100 Вт (при напряжениях на входе и выходе более 16 В).
• Выходная мощность: до 75 Вт (при напряжениях на входе или выходе менее 16 В).
• Эффективность преобразования: до 96,7 %.
• Диапазон измерений вольтметра: 4 ... 40 В (точность ±0,1 В)
• Защита от обратной полярности на входе: нет.
• Защита от короткого замыкания на выходе: ограничение тока до 14 А.

Подключение

• Входное напряжение питания подается на выводы +IN и -IN, либо через клеммник установленный на плате преобразователя, либо через контактные площадки с отверстиями. При подключении питания будьте внимательны, стабилизатор не имеет защиты от напряжения обратной полярности на входе.
• Выходное напряжение питания снимается с выводов +OUT и -OUT, либо через клеммник установленный на плате преобразователя, либо через контактные площадки с отверстиями. В преобразователе имеется защита от короткого замыкания на выходе, по этому при подключении мощной нагрузки (на предельные выходные токи), сначала подайте входное питание, а потом подключайте нагрузку.

Подробнее о преобразователе

В импульсном преобразователе имеется чип формирующий сигнал постоянной частоты, прямоугольной формы, с регулируемым коэффициентом заполнения (ШИМ). Данный сигнал управляет MOSFET ключом, который подаёт входное напряжение (Uвх), либо на дроссель (при замыкании), либо через дроссель на выход (при размыкании). При замыкании ключа дроссель накапливает энергию, а при размыкании отдаёт ЭДС самоиндукции, которое складывается со входным напряжением питания (Uвх). Полученное импульсное напряжение (Uвх+ЭДС) проходит через диод Шоттки на фильтр, где сглаживается и подаётся на выход преобразователя (Uвых). В результате на выходе имеется постоянное напряжение, выше входного, значение которого можно регулировать меняя коэффициент заполнения сигнала ШИМ. Регулировка осуществляется поворотом многооборотного потенциометра.

Вход цифрового вольтметра используемого в преобразователе коммутируется тактовой кнопкой. Кратковременные нажатия на кнопку переключают вольтметр между измерениями входного и выходного напряжений. Светодиоды «IN» (вход) и «OUT» (выход), расположенные рядом с кнопкой, показывают какое именно напряжение (входное или выходное) отображается на индикаторе вольтметра.

Управление

Напряжение на выходе устанавливается поворотом многооборотного потенциометра в пределах от значения чуть меньшего чем Uвх, до 35 В. Вы не сможете установить напряжение на выходе много меньше чем напряжение на входе, так как это повышающий преобразователь. Кратковременные нажатия на кнопку переключают вольтметр между измерениями входного и выходного напряжений, а светодиоды рядом с кнопкой, показывают какое именно напряжение отображается.

Пошаговые действия:
• Подключите входное напряжение питания преобразователя;
• Если горит светодиод «IN» (на индикаторе отображается напряжение входа), то однократно нажмите на тактовую кнопку, включится светодиод «OUT» (на индикаторе отображается напряжение выхода);
• Используя отвертку поверните многооборотный потенциометр до требуемых показаний на индикаторе;
• Подключите нагрузку;
• При необходимости, после подключения нагрузки, откорректируйте выходное напряжение поворотом многооборотного потенциометра.

Калибровка вольтметра

Показания вольтметра можно откорректировать в пределах ±0,2 В.

Если Вы уверены что показания вольтметра некорректны (больше или меньше реальных показаний), то выполните следующие действия:
• Нажмите и удерживайте тактовую кнопку дольше 2 сек, после чего отпустите её. На индикаторе будет мигать значение «3.00»;
• Каждое последующее кратковременное нажатие на кнопку будет увеличивать значение индикатора на «0.01» до значения «3.20», после чего оно сбросится в «2.80» и опять будет увеличиваться с каждым последующим нажатием;
• Кратковременно нажимая на кнопку, установите значение отличное от «3.00» на столько, на сколько реально «ошибается» вольтметр. Например если на входе или выходе 5 В, а вольтметр показывает «5.05», то надо установить значение «2.95».
• Нажмите и удерживайте тактовую кнопку дольше 2 сек, после чего отпустите её. Вольтметр сохранит калибровку и перейдёт в режим измерений.

Комплектация

• 1x повышающий DC-DC преобразователь 100W;
