Bluetooth HC-05 (Trema-модуль v2.0) для Arduino

Общие сведения

Trema-модуль Bluetooth HC-05 — это модуль беспроводной связи позволяющий передавать и принимать данные по радиоканалу на разрешённом ISM диапазоне частот (2,4 ГГц ... 2,5 ГГц), используя метод AFH (адаптивной скачкообразной перестройки частоты).

Подробнее про модуль.

Видео

Характеристики

• Напряжение питания: 3,3 ... 5 В
• Потребляемый ток при подключении: до 40 мА (поиск, сопряжение, подключение к другим Bluetooth устройствам)
• Потребляемый ток при передаче данных: до 8 мА
• Частотный диапазон: ISM 2,4 ... 2,48 ГГц
• Мощность передатчика: до +4 дБм
• Чувствительность приёмника: -80 дБм
• Дальность связи: 10 м
• Интерфейс: UART (с программируемой скоростью передачи данных)
• Максимальное напряжение на выводах TX и RX не должно превышать напряжение питания модуля.
• PIN-код по умолчанию: 1234 (у некоторых модулей 0000)
• Настройки UART по умолчанию: Скорость 38400 бит/сек, 8 бит данных, 1 стоп бит, без проверки чётности, с контролем данных.
• Поддерживаемые скорости UART: 9600,19200,38400,57600,115200,230400,460800 бит/сек.
• Рабочая температура: -25 ... +75 °C

Все модули линейки "Trema" выполнены в одном формате

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Trema Bluetooth модуль HC-05 подключается к Arduino по шине UART (можно использовать как аппаратную так и программную шину).

• Вывод модуля TX подключается к аппаратному (фиксированному) или программному (назначенному) выводу RX Arduino. Это линия шины UART для передачи данных от модуля к Arduino.
• Вывод модуля RX подключается к аппаратному (фиксированному) или программному (назначенному) выводу TX Arduino. Это линия шины UART для передачи данных в модуль от Arduino.
• Вывод модуля K подключается к любому выводу Arduino номер которого указывается в скетче. Это линия перевода модуля в режим AT-команд.

Trema Bluetooth модуль HC-05 можно подключить и непосредственно к компьютеру (через адаптер USB-UART), передавая AT-команды из программ терминалов, о том как это сделать описано в разделе Wiki - AT-команды Bluetooth.

Инструкция по подключению.

Специально для Trema Bluetooth модулей HC-05 нами разработана библиотека iarduino_Bluetooth_HC05 которая значительно упрощает процесс поиска любых Bluetooth устройств, создания ролей (master/slave) и сопряжения.

Инструкция по установке библиотеки.

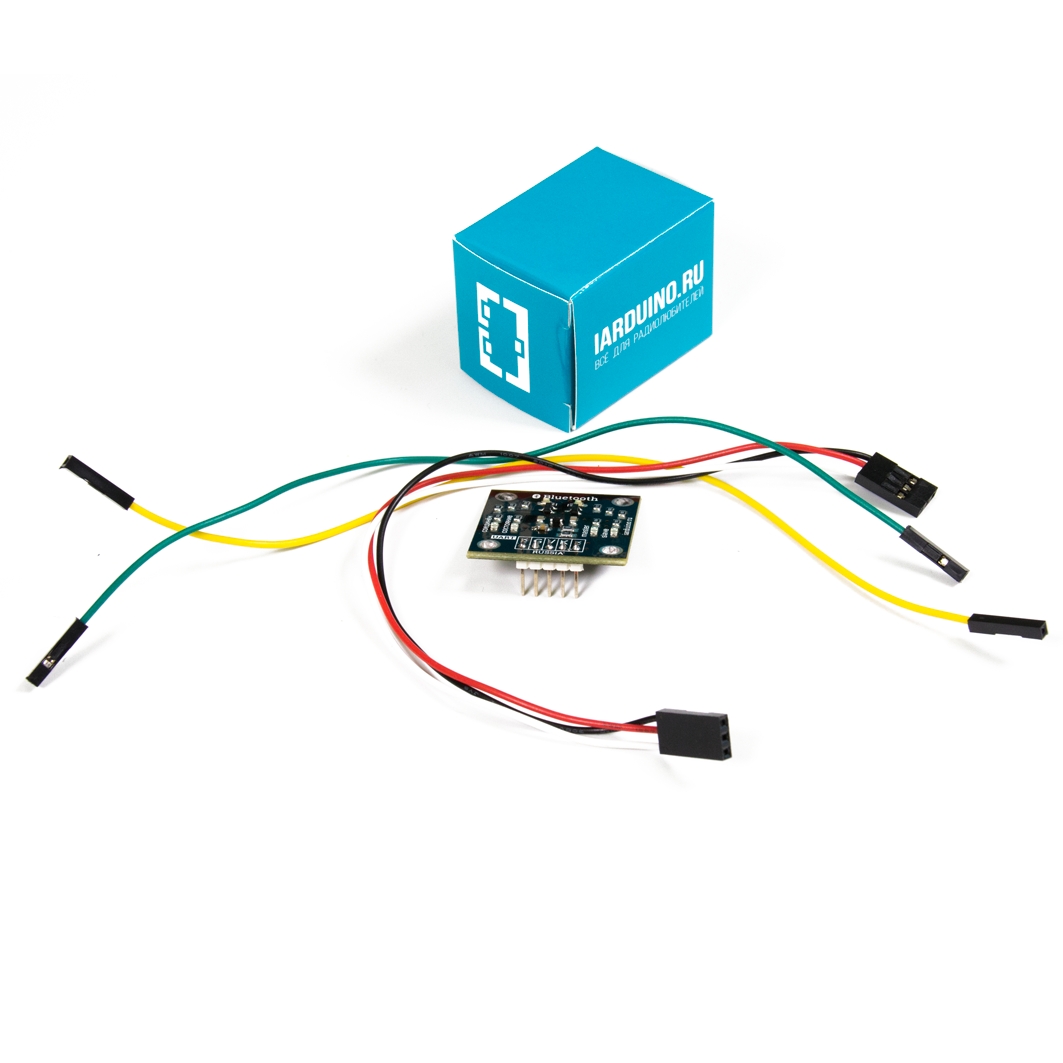

Комплектация

• 1x Trema Bluetooth модуль HC-05;
• 1x Трехпроводной шлейф мама-мама (для выводов GVK);
• 2x провод мама-мама (для выводов TX и RX);

Ссылки

• Библиотека iarduino_Bluetooth_HC05;
• Wiki - Bluetooth HC-05 (Trema-модуль);
• Wiki - AT-команды для Trema-модуля Bluetooth HC-05;
