Железнодорожный переезд со шлагбаумом

Общие сведения

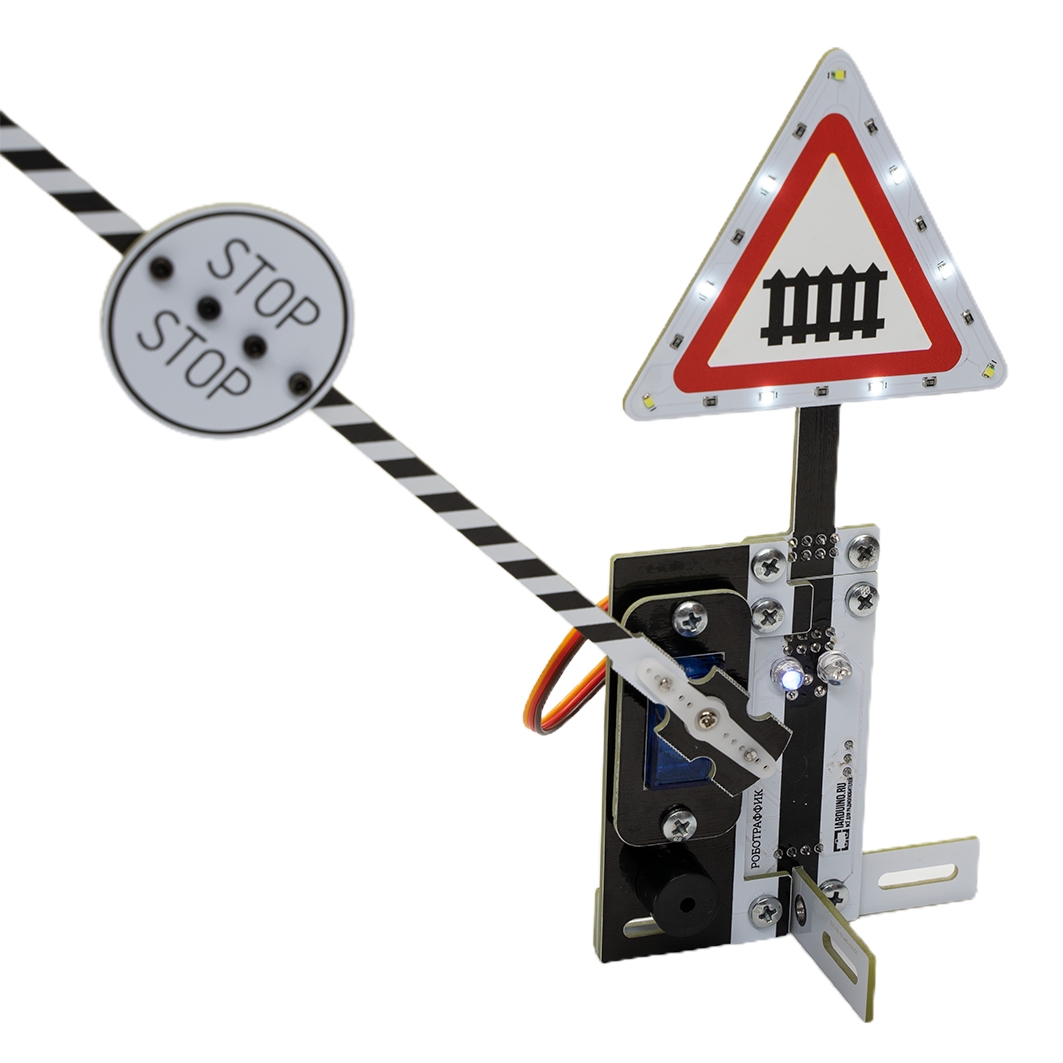

Модуль - Дорожный знак, I2C-flash - состоит из знака, основания и крестовины. На плате основания расположен ИК-светодиод, с помощью которого модуль способен передавать информацию о себе, на расстоянии, по ИК-каналу. Дальность передачи данных по ИК-каналу можно регулировать подстроечным резистором, расположенным с обратной стороны платы основания. Для получения данных отправляемых знаком, воспользуйтесь Trema модулем ИК-приемник/передатчик, FLASH-I2C, который можно устанавливать на машинах трассы. На знаке имеется светодиодная подсветка, которую можно включать, отключать или заставить мигать.

Используя модули разных знаков их можно расположить в разных местах трассы. Знаки передают информацию о себе по ИК-каналу, эти данные принимают машины на трассе и выполняют предписанные знаками действия.

Модуль знака способен работать как под управлением по шине I2С, так и автономно, при подключении батарейного отсека.

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Подробнее про модуль.

Знак 1.1 «Железнодорожный переезд со шлагбаумом» относится к группе предупреждающих знаков. Он сообщает о пересечении дороги с железнодорожным переездом, оборудованным шлагбаумом.

Подробнее про назначение знака в ПДД, его сборку и примеры настройки.

ПРИМЕЧАНИЕ: Автомобили трассы определяют знак не по изображению, а по ИК-данным которые он отправляет. В качестве данных знак отправляет свой номер в ПДД. Вы можете изменить данные отправляемые знаком, например, превратив знак «тупик» в «уступи дорогу».

Видео

Редактируется...

Характеристики

• Напряжение питания: 3,3 В или 5 В, поддерживаются оба напряжения.

• Питание от батарейного отсека: 3,3...4,2 В.
• Ток потребляемый модулем: до 100 мА.
• Дальность ИК-связи: от 20 см до 4 м (регулируется вручную).
• Интерфейс: I2C.
• Скорость шины I2C: 100 кбит/с.
• Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
• Уровень логической 1 на линиях шины I2C: Vcc.
• Рабочая температура: от -20 до +70 °С.
• Габариты квадратного знака: 60 x 90
• Габариты круглого знака: 60 x 90
• Габариты треугольного знака: 67 x 90
• Габариты знака Уступи дорогу: 67 x 90
• Габариты знака Главная дорога: 82 x 101
• Габариты основания: 24 х 66 мм.
• Габариты крестовины: 71 х 71 x 12 мм.
• Вес: 30 г.

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield или Motor Shield.

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.

— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.

Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.
