Bluetooth 4.0 BLE HM-10 (Trema-модуль v2.0) для Arduino

Общие сведения

Trema-модуль Bluetooth BLE 4.0 — это модуль беспроводной связи, позволяющий передавать и принимать данные по радиоканалу на разрешённом ISM (Industry, Science and Medicine) диапазоне частот, от 2.4 ГГц до 2.5 ГГц, предназначенном для использования в индустриальных, научных и медицинских целях, используя метод AFH (Adaptive Frequency Hopping Feature) - адаптивной скачкообразной перестройки несущей частоты.

Дополнительным преимуществом данного модуля является то, что он совместим не только с оборудованием на базе ОС Android, но так же с оборудованием фирмы Apple (iOS).

Подробнее о модуле.

Видео

Спецификация

• Напряжение питания: 3,3 ... 5 В
• Потребляемый ток при подключении: до 40 мА (поиск, сопряжение, подключение к другим Bluetooth устройствам)
• Потребляемый ток при передаче данных: от 0,2 до 8 мА
• Частотный диапазон: ISM 2,4 ... 2,48 ГГц
• Мощность передатчика: до +6 дБм
• Дальность связи: до 10 м
• Интерфейс: UART (с программируемой скоростью передачи данных)
• Максимальное напряжение на выводах TX и RX не должно превышать напряжение питания модуля.
• PIN-код по умолчанию: 000000;
• Настройки UART по умолчанию: Скорость 9600 бит/сек, 8 бит данных, 1 стоп бит, ведомое устройство;
• Поддерживаемые скорости UART: 1200,2400,4800,9600,19200,38400,57600,115200,230400бит/сек.

Все модули линейки "Trema" выполнены в одном формате

Подключение

Trema-модуль Bluetooth BLE 4.0 подключается к Arduino по шине UART (можно использовать как аппаратную так и программную шину).

• Вывод модуля TX подключается к аппаратному (фиксированному) или программному (назначенному) выводу RX Arduino. Это линия шины UART для передачи данных от модуля к Arduino.
• Вывод модуля RX подключается к аппаратному (фиксированному) или программному (назначенному) выводу TX Arduino. Это линия шины UART для передачи данных в модуль от Arduino.
• Вывод модуля K подключается к любому выводу Arduino, номер которого указывается в скетче. Это линия перевода модуля в режим AT-команд. Модуль в обычном режиме будет воспринимать AT-команды, только после того как на этот вывод кратковременно подать высокий уровень. Модуль перейдёт в режим AT-команд (на скорости 38400 бит/с и не будет соединяться с другими модулями) если на нём будет установлен высокий логический уровень при подаче питания или перезагрузке.

Подробнее о подключении.

АТ-команды

Для предварительной или более детальной настройки модуля, используются AT-команды. Список команд Вы найдёте тут или в DataSheet'е к модулю.

Комплектация

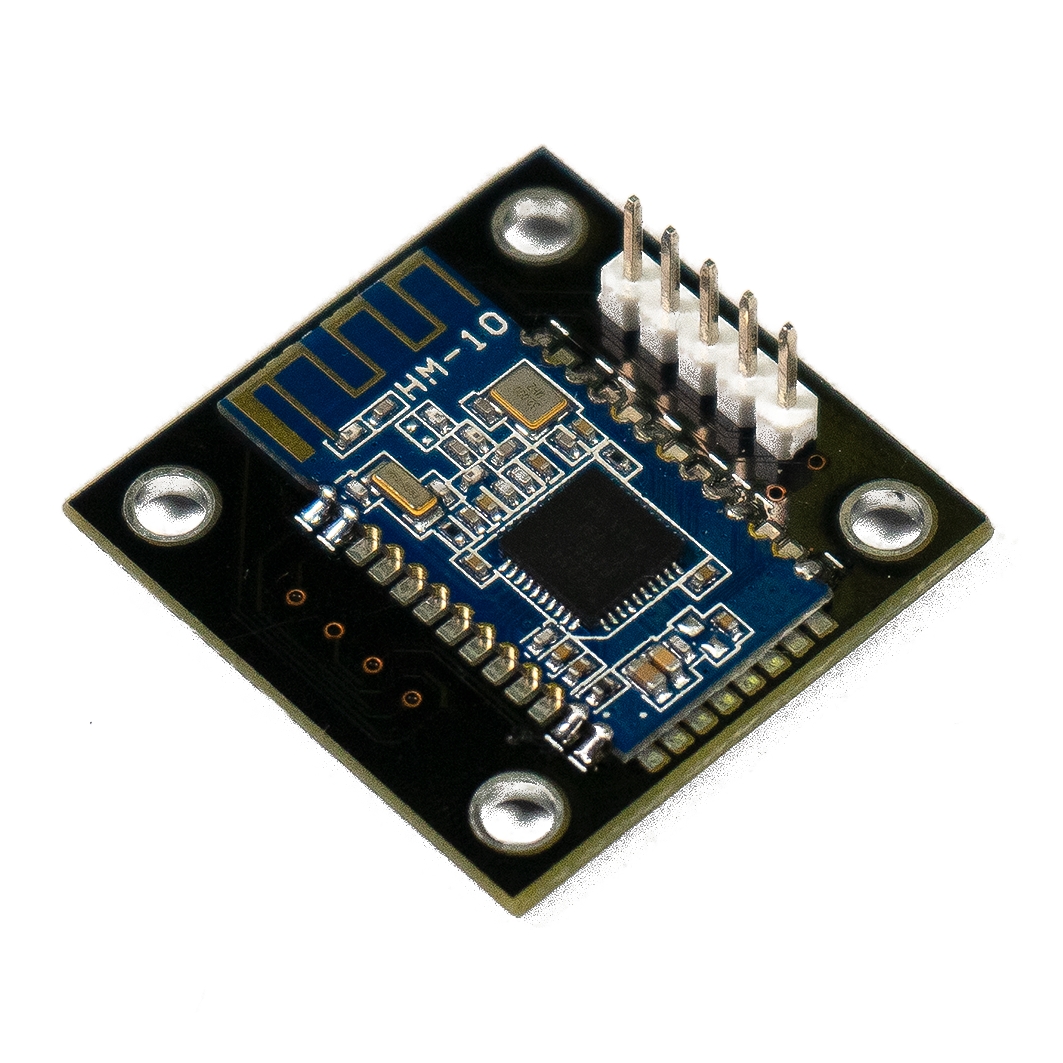

• 1х Trema-модуль Bluetooth 4.0 BLE HM-10;

Ссылки

• Wiki - Trema-модуль Bluetooth BLE 4.0;
• DataSheet;
• Wiki - Установка библиотек в Arduino IDE;
• Wiki - AT-команды Bluetooth BLE;
