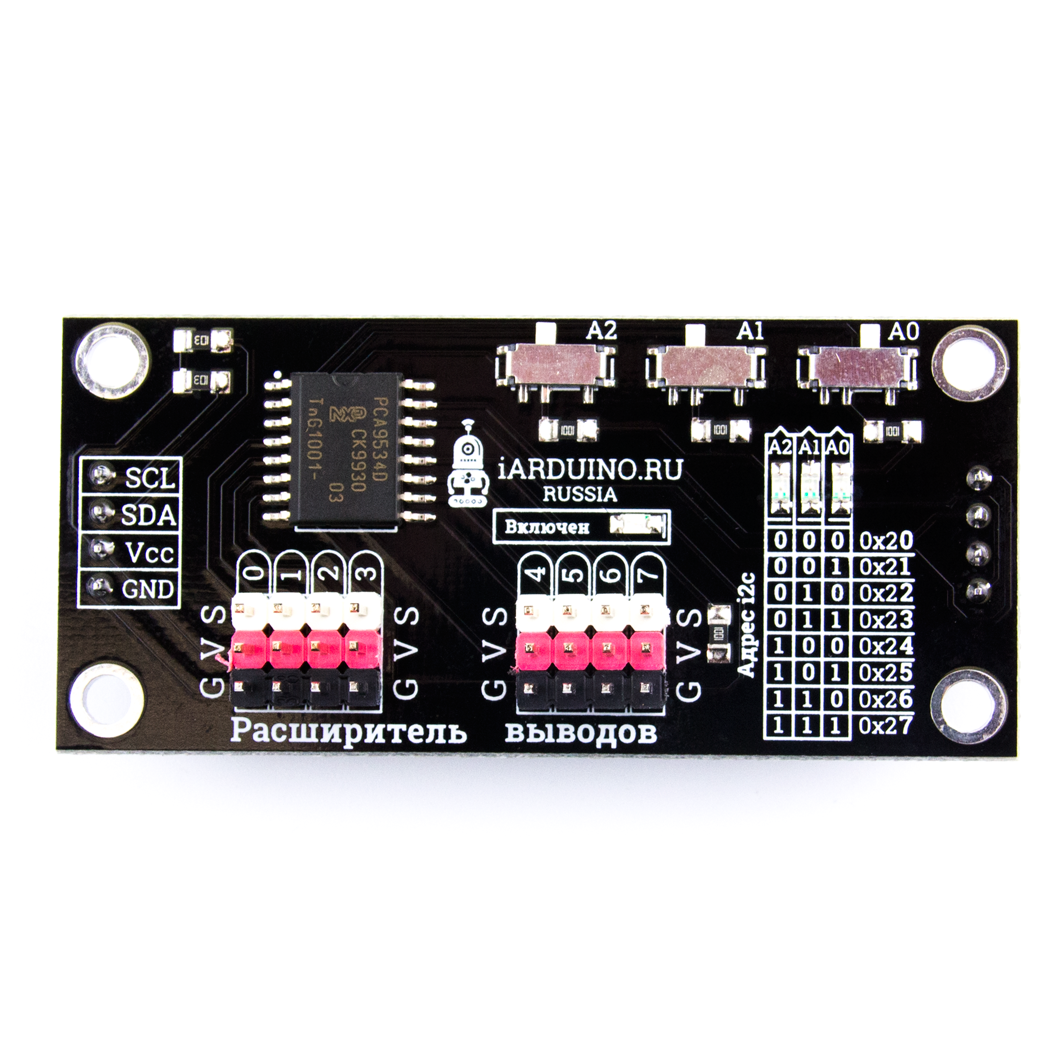

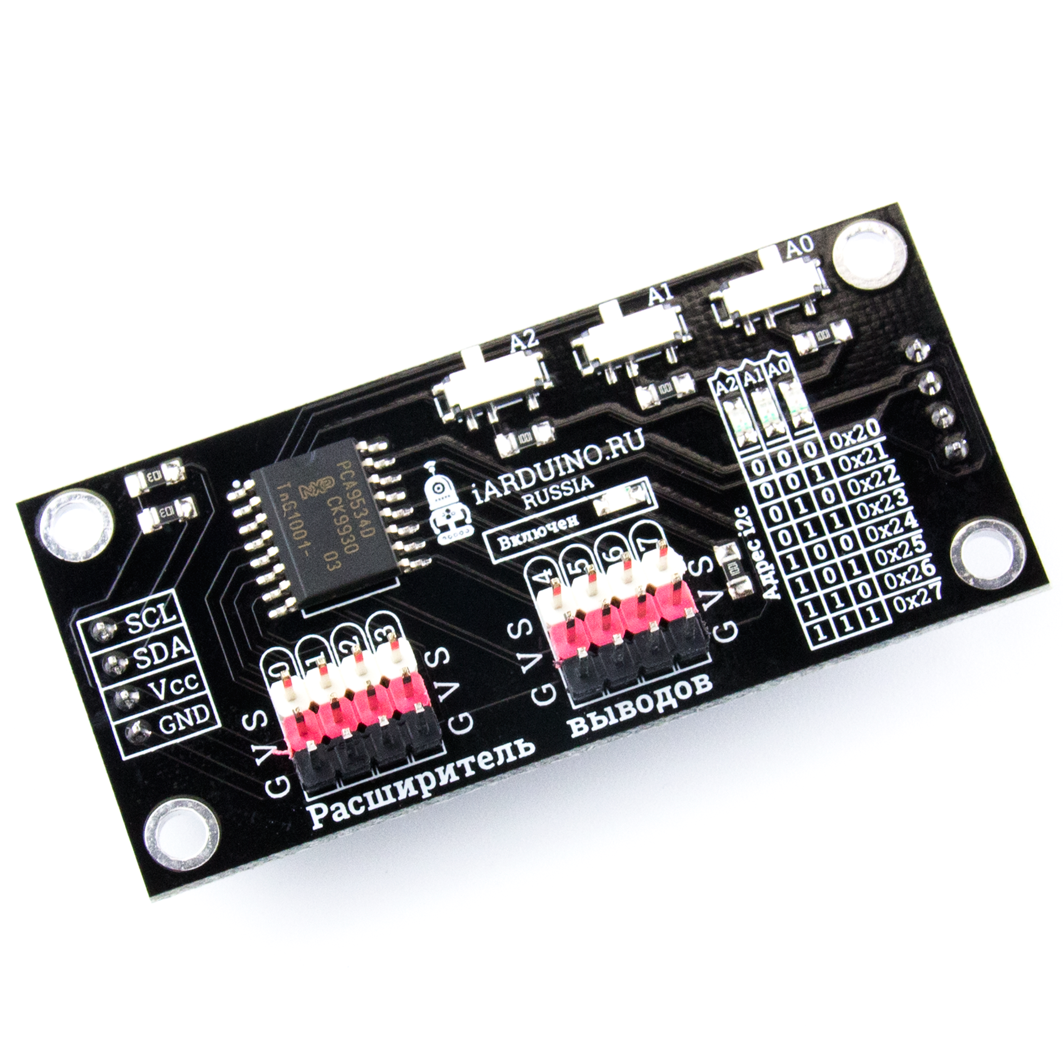

Расширитель GPIO на 8 Входов/Выходов (Trema-модуль)
Trema-модуль Расширитель на 8 входов/выходов—позволяет увеличить количество цифровых выводов Arduino. Каждый вывод расширителя является полноценным двунаправленным выводом, а не квазидвунаправленным, то есть его можно использовать как обычный, цифровой, вывод Arduino, без ограничений.
Общие сведения
Trema-модуль Расширитель на 8 входов/выходов — позволяет увеличить количество цифровых выводов Arduino. Каждый вывод расширителя является полноценным двунаправленным выводом, а не квазидвунаправленным, то есть его можно использовать как обычный, цифровой, вывод Arduino, без ограничений.
Подробнее про модуль.
Видео
Характеристики
- Напряжение питания: 2,3 ... 5,5 В
- Потребляемый ток: до 175 мкА
- Потребляемый ток в режиме ожидания: до 1 мкА
- Выходной ток на выводах: до 50 мА
- Напряжение на выводах I/O: до 5,5 В
- Общая потребляемая мощьность: до 200 мВт
- Уровень логической 1 на шине I2C: 0.7Vcc ... 5.5 В
- Уровень логического 0 на шине I2C: -0.5 ... 0.3Vcc В
- Частота шины I2C: 100, 400 кГц
- Рабочая температура: -40 ... 85 °С
- Температура хранения: -65 ... 150 °С
- Габариты: 65х30х19 мм (с учётом выводов)
- Вес: 7 г
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Модуль подключается к аппаратной или программной шине I2C Arduino.
Инструкция по подключению.
Для работы с модулем, нами разработана библиотека iarduino_I2C_IO, при использовании которой, Вы можете управлять выводами модуля, используя функции объекта библиотеки, или используя стандартные функции: pinMode, digitalWrite и digitalRead, используемые для управления обычными выводами Arduino.
Инструкция по установке библиотеки.
Комплектация
- 1х Модуль расширения выводов;
- 1x Четырехпроводной шлейф;
Ссылки
- Библиотека iarduino_I2C_IO;
- Wiki - Расширитель на 8 входов/выходов (Trema-модуль);
