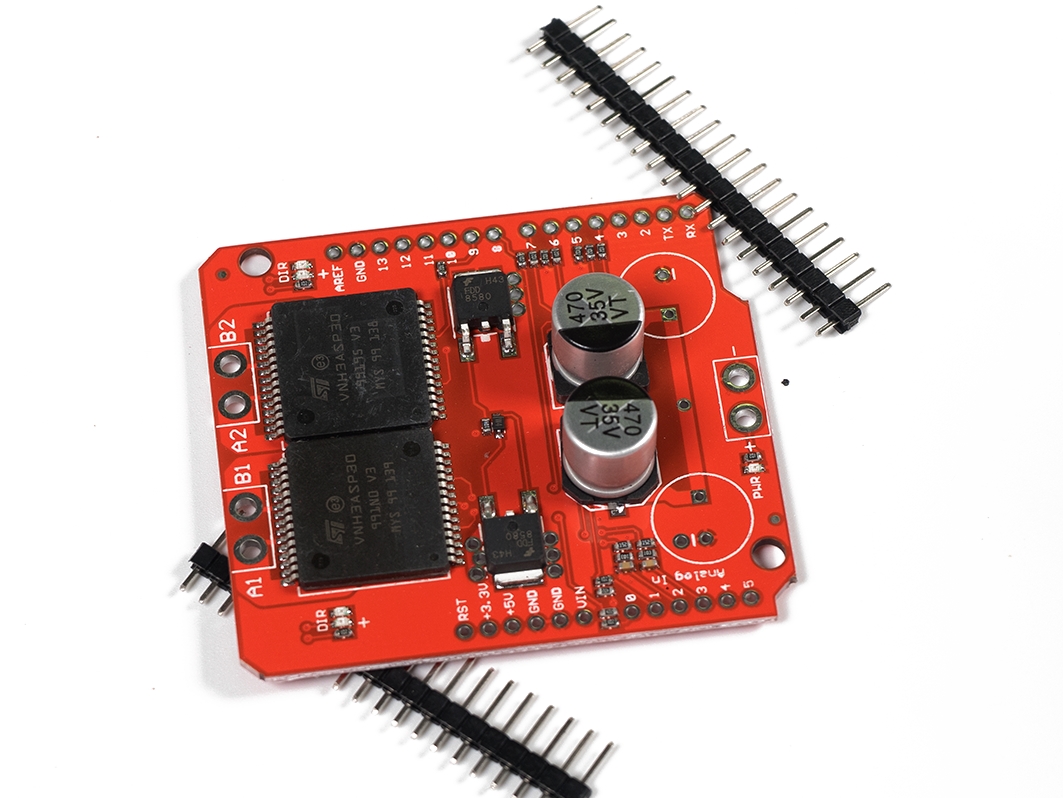

Monster Moto Shield, 30A, 2 канала
Monster Moto Shield— шилд-модуль с двумядрайверами DC моторов с максимальным постоянным током 14А на канал. На шилде есть вход дляШИМ, возможность установить клемники 5мм, возможность замерять ток нагрузки. Так же в драйвере есть функция блокировки мотора. Модуль выполнен в формате шилда, что упрощает его подключение к Arduino.
Общие сведения
Monster Moto Shield — шилд-модуль с двумя драйверами DC моторов с максимальным постоянным током 14А на канал. На шилде есть вход для ШИМ, возможность установить клемники 5мм, возможность замерять ток нагрузки. Так же в драйвере есть функция блокировки мотора. Модуль выполнен в формате шилда, что упрощает его подключение к Arduino.
Характеристики
- Основан на чипе VNH3ASP30;
- Количество каналов: 2;
- Тип: Н-мост;
- Входное напряжение: 5,5 ... 16 В;
- Напряжение логики: 5 В;
- Ток нагрузки: до 6А без охлаждения, до 14 А с охлаждением (в комплект не входит);
- Максимальный импульсный ток до 30 А;
- Ток покоя: до 100 мА;
- Возможность считывать ток нагрузи;
- Защита от обратного тока;
- Защита от перегрева;
- Рабочая температура от -40° до 150°;
- ШИМ до 20 кГц.
Подробнее
Подробнее про модуль
Используя данный модуль можно управлять двумя мощными DC моторами. Модуль имеет аналоговые выходы для измерения тока, при помощи чего можно аварийно выключать моторы в случае их заклинивания или слишком большой механической нагрузки. На плате имеются отверстия для монтажа выводных колодок 5мм (не идут в комплекте). При использовании на токах, близких к максимальным, рекомендуется припаивать провода к модулю и использовать активное охлаждение.
Комплектация
- 1х Monster Moto Shield;
- 1x колодка 26-пинов с шагом 2,54мм
Ссылки
- Wiki: Monster Moto Shield
