Battery Shield (Li-po, 2300 мА·ч) для Arduino

Общие сведения

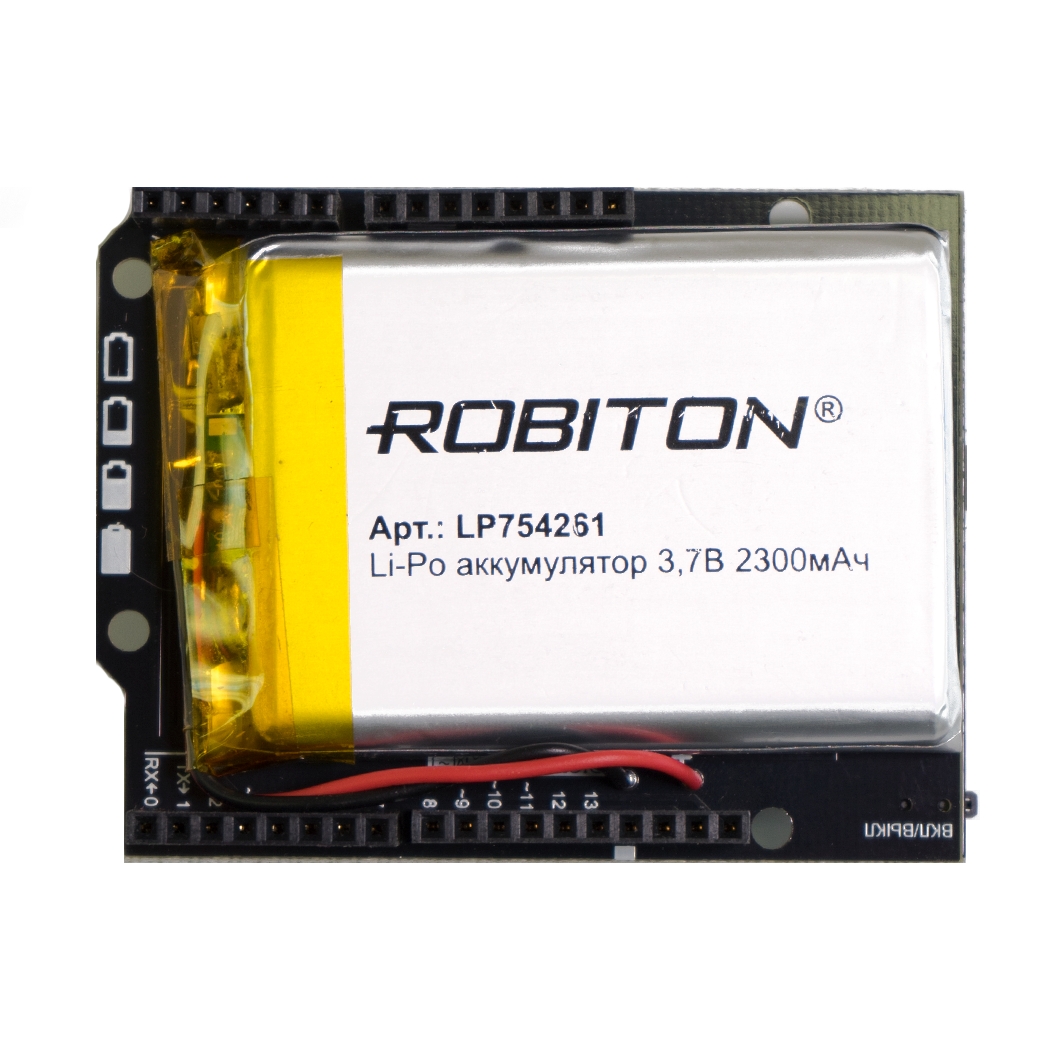

Battery Shield — это источник автономного питания для 5 В плат Arduino, позволяющий сделать Ваши устройства по настоящему мобильными.

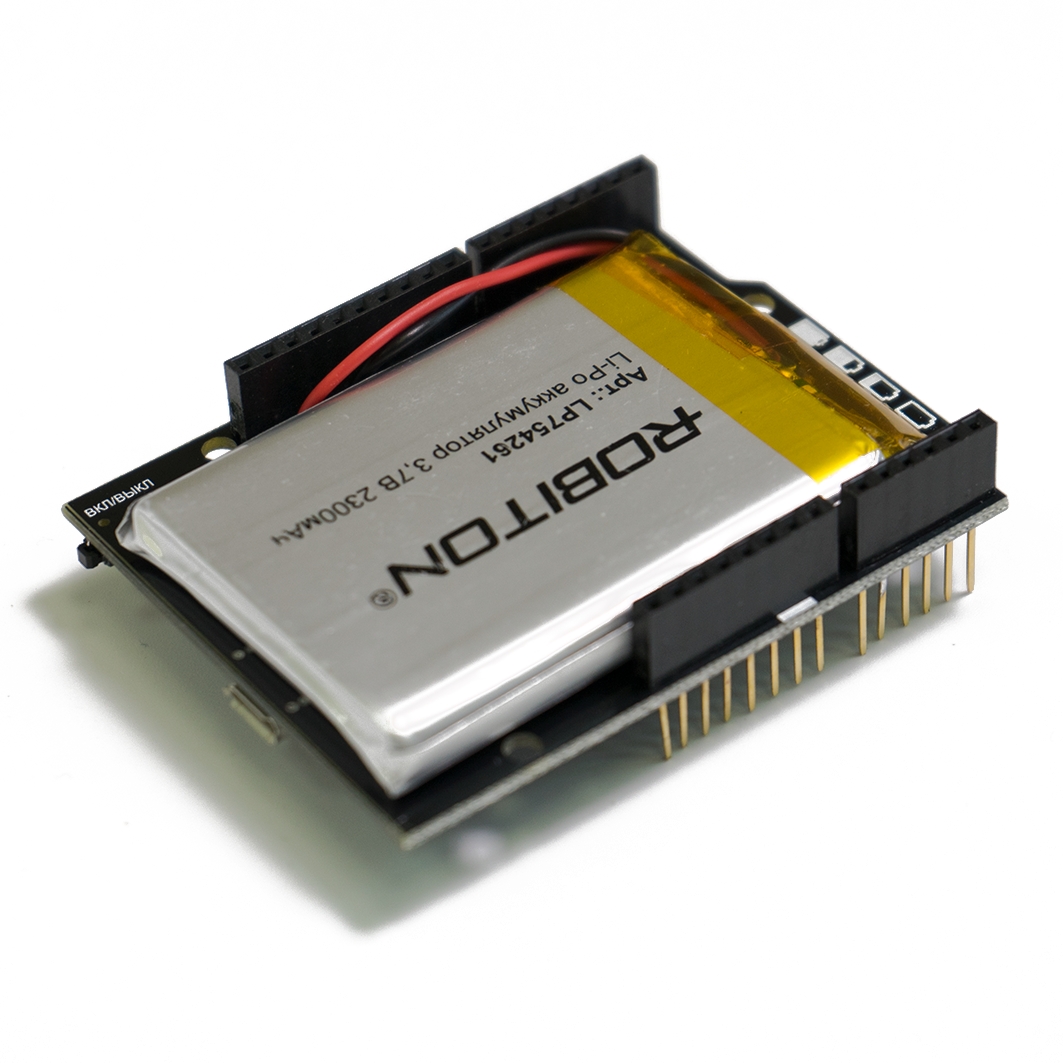

Battery Shield устанавливается на Arduino, снабжая её питанием как обычный аккумулятор снабжает питанием Ваш смартфон, планшет и т.д. Если к шинам питания Arduino подключены иные устройства, они также получат питание от Battery Shield.

Подробнее про Shield.

Видео

Характеристики

• Входное напряжение питания зарядного устройства: 5 В (порт micro USB).
• Выходное напряжение питания модуля: 5 В (постоянного тока).
• Напряжение заряда аккумулятора: 4,2 В.
• Тип аккумулятора: LiPo (литий-полимерный) 3,7 В.
• Ток заряда аккумулятора: до 2,1 А.
• Ток на выходе модуля: до 1500 мА (в пиках до 2 А).
• Время обнаружения перегрузки по току: 30 мс.
• Время обнаружения КЗ нагрузки: до 200 мкс.
• Время пробуждения: 50 мс.
• Порог срабатывания защиты от перегрева: 125 °С.
• Порог срабатывания защиты от пониженного питания на входе micro USB: 4,5 В.
• Частота повышающего DC-DC преобразователя: 650 кГц.
• Интерфейс: I2C.
• Адрес на шине I2C: 0x75.
• Рабочая температура: 0 ... 70 °С.
• Габариты: Shield.

Подключение

• Перед установкой Battery Shield дважды нажмите кнопку на плате, что бы выключить модуль.
• Battery Shield устанавливается на Arduino или Trema Shield NANO, так чтобы все штекеры разъёмов модуля установились в гнёзда разъемов Arduino.
• Колодка «POWER» на плате модуля должна совпадать с одноимённой колодкой на плате Arduino или Trema Shield NANO.

Инструкция по подключению.

Работа с Battery Shield

• Перед первым включением Battery Shield (после покупки), подайте питание на порт micro USB (не менее чем на 2 секунды).
• Для включения модуля необходимо однократно нажать на единственную кнопку на плате.
• Для выключения модуля необходимо выполнить двойное нажатие на единственную кнопку на плате (выключайте модуль перед его установкой на Arduino).
• Для заряда аккумулятора подайте питание на порт micro USB (при наличии питания от micro USB, модуль включится и не будет выключаться при нажатии на кнопку).
• При срабатывании защиты Battery Shield (перегрузка по току, КЗ, перегрев и т.д), выходное напряжение модуля отключается, для возобновления работы Battery Shield, необходимо его включить, однократно нажав на кнопку.
• При срабатывании защиты аккумулятора, его схема отключит питание на выходе, для возобновления работы аккумулятора необходимо подать питание на порт micro USB.
• Для визуальной индикации (посредством светодиодов) состояния аккумулятора и его зарядки, переведите выключатель на плате модуля в положение «LED».
• Для управления модулем и получения данных по шине I2C, переведите выключатель на плате модуля в положение «I2C».
• Обратите внимание на то, что в режиме «LED» светодиодная индикация потребляет ток.
• Если модуль находится без нагрузки (ток на выходе ниже 120 мА) дольше 32 секунд, то он автоматически выключится.
• Для работы с Battery Shield по шине I2C предлагаем воспользоваться библиотекой Battery_Shield.
• Библиотека Battery_Shield запрещает автоматическое выключение модуля при отсутствии нагрузки.

Инструкция по установке библиотеки.

Комплектация

• 1x Battery Shield;
• 1x Вкладыш с кратким описанием;

Ссылки

• Библиотека Battery_Shield;
• Wiki - Battery Shield;
• Расширенные возможности библиотек iarduino для шины I2C;
• Wiki - Установка библиотек в Arduino IDE;
