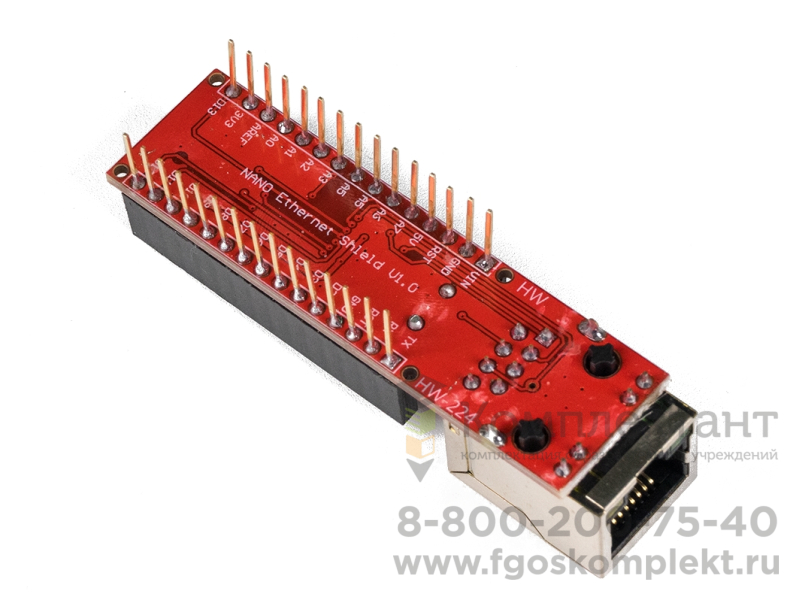

Ethernet модуль на базе ENC28J60 для Arduino NANO

Общие сведения

Ethernet Shield для Arduino NANO - позволит создать TCP/UDP сервер или клиент на базе Araduino Nano и управлять различными устройствами через уже существующую сетевую инфраструктуру.

Характеристики

• Контроллер: ENC28J60;
• Интерфейс: SPI;
• LAN-коннектор с встроенным трансформатором;
• Светодиоды состояния;
• Размеры: 68x18x25 мм (с колодкой и коннектором).

Подключение

На модуле имеются колодки в которые можно вставить Arduino NANO с припаянными пинами сверху или припаять Arduino NANO без пинов снизу.

Подробнее о модуле

Для работы с модулем рекомендуем вам воспользоваться библиотекой Arduino UIP.

Примеры

Arduino как TCP-сервер

После загрузки скетча соединитесь с ним через telnet: telnet 198.168.1.99 1000. Всё, что вы введёте с клавиатуры будет отправлено в UART Arduino, а в ваш терминал будет выведено "iArduino.ru"

#include EthernetServer server = EthernetServer(1000);void setup(){  Serial.begin(9600);  // MAC адрес, должен быть уникальным в сети  uint8_t mac[6] = {0x00,0x01,0x02,0x03,0x04,0x05};  // IP адрес сервера, измените на адрес в своей подсети  IPAddress myIP(198,168,1,99);  Ethernet.begin(mac,myIP);  server.begin();}void loop(){  size_t size;  if (EthernetClient client = server.available())    {      while((size = client.available()) > 0)        {          uint8_t* msg = (uint8_t*)malloc(size);          size = client.read(msg,size);          Serial.write(msg,size);          free(msg);        }      client.println("iArduino.ru");      client.stop();    }}

Arduino как TCP-клиент

В данном примере Arduino получает IP адрес при помощи DHCP и посылает запрос каждые 5 секунд на порт 5000. В папке библиотеки находится сценарий для perl интерпретатораArduinolibrariesarduino_uip estsperl cpserver.pl, который ждёт соединения на порту 5000. Запустив этот сценарий на ПК можно обмениваться данными с Arduino.

#include EthernetClient client;signed long next;void setup() {  Serial.begin(9600);  // MAC адрес, должен быть уникальным в сети  uint8_t mac[6] = {0x00,0x01,0x02,0x03,0x04,0x05};  Ethernet.begin(mac);  Serial.print("localIP: ");  Serial.println(Ethernet.localIP());  Serial.print("subnetMask: ");  Serial.println(Ethernet.subnetMask());  Serial.print("gatewayIP: ");  Serial.println(Ethernet.gatewayIP());  Serial.print("dnsServerIP: ");  Serial.println(Ethernet.dnsServerIP());  next = 0;}void loop() {  if (((signed long)(millis() - next)) > 0)    {      next = millis() + 5000;      Serial.println("Client connect");// замените hostname именем компьютера на котором запущен tcpserver.pl//      if (client.connect("server.local",5000))// или впишите его IP адрес ниже      if (client.connect(IPAddress(192,168,1,1),5000))        {          Serial.println("Client connected");          client.println("DATA from Client");          while(client.available()==0)            {              if (next - millis() < 0)                goto close;            }          int size;          while((size = client.available()) > 0)            {              uint8_t* msg = (uint8_t*)malloc(size);              size = client.read(msg,size);              Serial.write(msg,size);              free(msg);            }close:          //disconnect client          Serial.println("Client disconnect");          client.stop();        }      else        Serial.println("Client connect failed");    }}

Комплектация

• 1х Ethernet-shield;

Ссылки

• DataSheet;
• Библиотека Ethernet;
