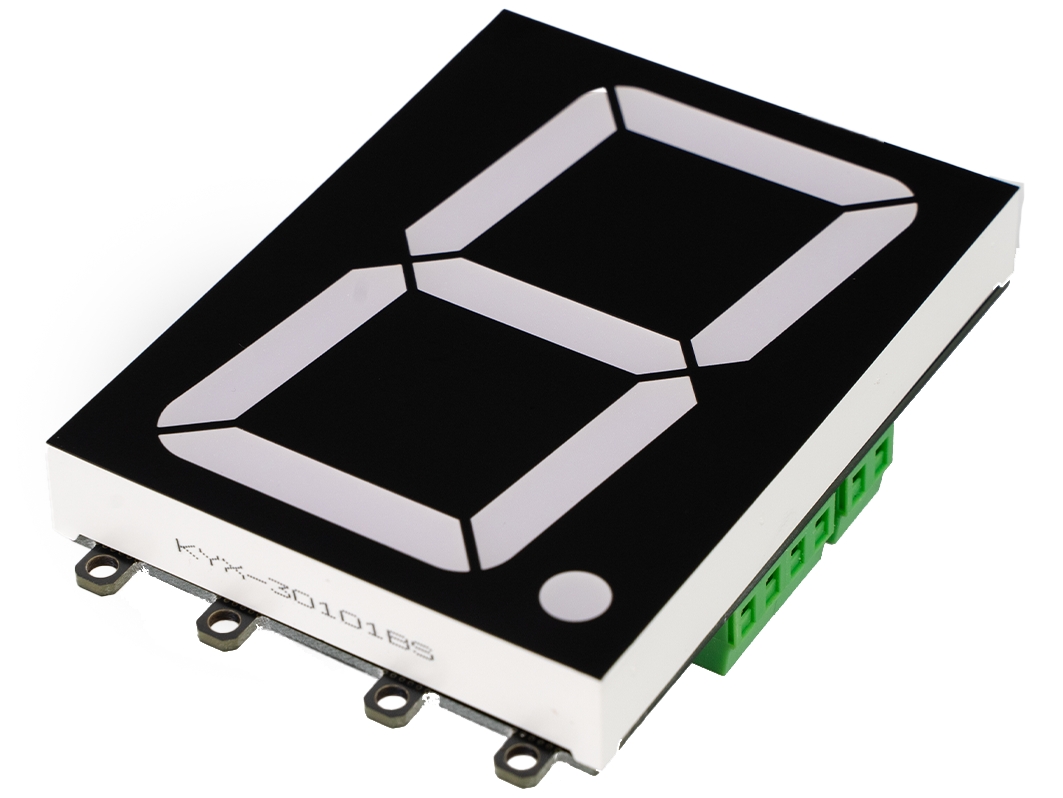

7-сегментный дисплей 86*65мм, зеленый
Последовательные 7-сегментные дисплеи 86x65мм - позволяют выводить числа (целые, дробные, отрицательные), время, температуру, текст и т.д.
Общие сведения
Последовательные 7-сегментные дисплеи 86x65мм - позволяют выводить числа (целые, дробные, отрицательные), время, температуру, текст и т.д.
Дисплеи можно использовать как по отдельности, так и подключать их друг к другу. Первый дисплей подключается к микроконтроллеру используя всего 2 информационных вывода, а вход каждого последующего дисплея подключается к выходу предыдущего. Таким образом можно создать целую строку для вывода различной информации, задействовав всего 2 вывода микроконтроллера. Ещё один вывод микроконтроллера (с поддержкой ШИМ) можно использовать для управления яркостью всех последовательно соединённых дисплеев.
Подробнее про модуль.
Видео
Редактируется
Характеристики
- Напряжение питания Vcc: 5 В.
- Уровень логической «1» на входе: > 0,7 Vcc.
- Уровень логического «0» на входе: < 0,3 Vcc.
- Уровень логической «1» на выходе: > 0,8 Vcc.
- Уровень логического «0» на выходе: < 0,1 Vcc.
- Потребляемый ток: < 60 мА, при Vcc = 5В, все сегменты включены на максимальной яркости
- Потребляемый ток: < 200 мкА, при Vcc = 5В, все сегменты выключены
- Цвет сегментов: зелёный.
- Рабочая температура: -40 ... 85 °С
- Габариты: 86х65х24 мм.
- Вес: 85 г.
Подключение
Информационные выводы дисплея (SCL и SDI) можно подключать к любым цифровым или аналоговым выводам arduino. Дополнительный вывод дисплея PWM, позволяющий управлять яркостью, подключается к любому выводу arduino с поддержкой ШИМ. Если в вашем проекте регулировка яркости не требуется, то вывод дисплея PWM остаётся неподключённым.
У модуля имеются две колодки выводов на входе (с одной стороны платы) и две колодки выводов на выходе (с другой стороны платы). Для последовательного соединения дисплеев, вход каждого последующего дисплея подключается к выходу предыдущего.
Инструкция по подключению.
Специально для последовательных 7-сегментных дисплеев, нами разработана библиотека iarduino_nLED которая значительно упрощает вывод данных.
Инструкция по установке библиотеки.
Комплектация
- 1x Последовательный 7-сегментный дисплей 86x65мм.
- 2x Двухпроводной шлейф для подключения дисплея.
Ссылки
- Библиотека iarduino_nLED.
- Wiki - Последовательные 7-сегментные дисплеи 86x65мм.
- Wiki - Установка библиотек в Arduino IDE.
